TENAX-EMC 3x70/35

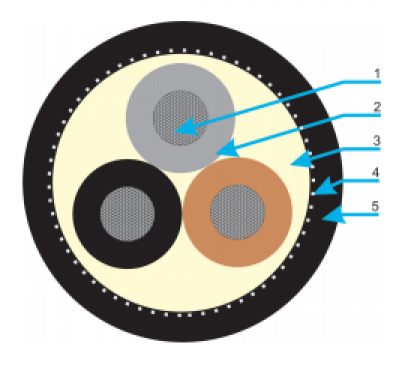

Элементы конструкции TENAX-EMC 3x70/35
- Стандарт- DIN VDE 0250 HD 22.4
- Проводник (1)- Медный, тонко проволочный, класс 5 в соотв. с DIN EN 60228
- Изоляция Главные жилы (2)- Резиновое соединение 3GI3 в соотв. с DIN VDE 0207, часть 20.
- Расположение жил - Жилы скручены
- Внутренняя оболочка (3)- Резиновое соединение GM1b, в соотв. с DIN VDE 0207, часть 21, изолирующий слой из полиэтилентерефталатовойленты (PEPT)
- Экран (4)- Плетение медных луженых проводников; покрытие > 85 %
- Обмотка тканевой лентой
- Внешняя оболочка (5)- Резиновое соединение HXM1 в соотв. с DIN VDE 0266

Применение кабеля TENAX-EMC 3x70/35:
Данный тип кабеля предназначен для использования в ветряных турбинах при высоких механических нагрузках (за исключением нагрузок на скручивание). И для подключения частотных преобразователей.

Технические характеристики TENAX-EMC 3x70/35:
Номинальное напряжение U0/U – 0,6/1 кВ
Допустимая на поверхности температура
Стационарная установка: -40 ⁰C до +90 ⁰C
Подвижная установка: -40 ⁰C до +90 ⁰C
Макс. температура проводника
в рабочем режиме: +90 ⁰C
Радиус изгиба
в соответствии с DIN VDE 0298 часть 3, таблица 2
подвижная установка, мин.: 6 X D
стационарная установка, мин.: 4 X D
Цвет оболочки: черный.
Маркировка оболочки (пример):
(N)SHXOEU TENAX - EMC HFFR ..x…/…
0,6/1 kV -40 ⁰C - +90 ⁰C
DRAKA DE год изготовления / неделя

Характеристики кабеля TENAX-EMC 3x70/35

• Вес, кг: 3850
• Дополнительные параметры: Внешний диаметр, мин./макс., мм: 41 - 46
