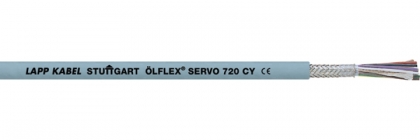

1. Токопроводящие жилы из тонких медных проволок
2. Изоляция жил на основе ПВХ пластиката (PVC)
3. Общая скрутка жил и пар
4. Экран в виде оплётки из лужёных медных проволок (* с подпуском контактной жилы)
5. Наружная оболочка из ПВХ пластиката, цвет серый (RAL 7001)
Особенности кабеля OLFLEX SERVO 720 CY 4X2X0,14+4X0,5:
Кабели обратной связи и датчиков.
Технические характеристики OLFLEX SERVO 720 CY 4X2X0,14+4X0,5:
Маркировка жил:
0036 170 пары: красный/белый, коричневый/зеленый, серый/розовый, голубой/фиолетовый, жилы: белый, коричневый
0036 175 жилы 0,14 мм?: белый, коричневый, зеленый, желтый, серый, розовый, голубой, красный, черный, фиолетовый, жилы 0,5 мм?: белый, коричневый
0036 177 жилы 0,14 мм?: белый, коричневый, зеленый, желтый, серый, розовый, голубой, красный, черный, фиолетовый, жилы 0,5 мм?: белый, коричневый, голубой, черный
0036 178 жилы 0,5 мм?: бел., корич., зел., желтый, жилы 0,14 мм? по DIN 47100 от серого
0036 181 пары 0,14 мм?: крас./чёр., корич./зел., жел./фиол., сер./роз., жилы 0,5 мм?: белый, синий, бело-зел., коричнево-зел.
0036 168 пары: 0,14 мм? желто/зел., крас./синий, серо/роз.,жилы 0,5 мм?: бел., корич.
Номинальное напряжение: 48 В AC
Соответствие стандартам:
жилы: VDE 0812/0250/0281
наружная оболочка по VDE 0281/0250
Удельное сопротивление изоляции: > 20 GOhm x cm
Конструкция жилы: Токопроводящие жилы из тонких медных проволок по VDE 0295, кл. гибкости 5 / IEC 60228 кл.5* *) от сеч. 0,5 мм2
Минимальный радиус изгиба:
- подвижная прокладка: 20 x D
- неподвижная прокладка: 6 x D
Испытательное напряжение:
жила/ жила - жила/ экран 2000 - 1000 В
Температурный диапазон:
- подвижная прокладка: -5 0C до +700C
- неподвижная прокладка: -40 0C до +80 0C
Кабели для использования в диапазоне напряжений 50 В переменного или 75 В постоянного, поэтому директива о низком напряжении не применима
Простой монтаж
Оптимальная электромагнитная совместимость
Неподвижная прокладка
Ограниченная подвижность
В сухих, влажных и мокрых помещениях
