Токопроводящие жилы из тонких медных лужёных проволок
Изоляция жил на основе силикона
Общая скрутка жил
Наружная оболочка на основе силикона, черный, (RAL 9005)

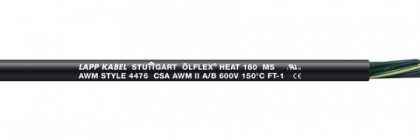

Особенности кабеля OLFLEX HEAT 180 MS 3G1:
Силиконовый кабель с многосторонним одобрением (-500C до +1800C).
Технические характеристики OLFLEX HEAT 180 MS 3G1:
Маркировка жил:
Цветовая маркировка по VDE 0293-308, см. табл. Т 9 в приложении
от 6 жил: черные с белой цифровой маркировкой
Удельное сопротивление изоляции:
>200 GOhm x cm
Конструкция жилы:
Гибкие жилы по VDE 0295, кл. гибкости 5 / по IEC 60228 кл. 5
(Для соответствующих сечений жил по US в AWG см. табл. T16 в приложении)
Минимальный радиус изгиба:
ограниченная подвижность: 15 x D
неподвижная прокладка: 4 x D
Номинальное напряжение:
VDE U0/U: 300/500 В Рабочее напряжение UL/CSA: 600 В
Испытательное напряжение:
2000 V
Жила заземления:
G = с жилой заземления, ж/з
X = без жилы заземления
Температурный диапазон:
-500C до +1800C (необходимо достаточное проветривание)
UL AWM 4476 и cUL AWM II A/B
По запросам поставляются также как спец. изготовление с AWM ном. 200°C/600 В
Важные ссылки: многожильные провода типа AWM (Appliance Wiring Material) разрешаются для применения в промышленном оборудовании США, только как составная часть испытанной системы ("listed assembly"), NFPA 79 Edition 2007 §12.2.7.3 ("Директива машиностроения" США)
Гибкая, метрическая конструкция жил
Без галогенов и не распространяют горение (IEC 60332-1-2)
Снижение плотности дыма
Хорошая стойкость к гидролизу и УФ-лучам
Стойкие к многочисленным типам масел, спиртам, жирам растительного и животного происхождения и другим химическим веществам
